DC12V电源口的直流防护

随着安防行业的蓬勃发展，视频监控越来越普及，从原来的特殊岗位、行业发展到至今的小区园区、走廊、甚至是家庭内部。所以在摄像头的供电方式也跟着多样起来，由原来的220V交流供电发展至今的集中DC供电，POE供电等。成本越来越低，集成度越来越高，空间体积要求也越来越高。而槟城电子也一直延续着迎合客户需求、自主开发、独立创新的理念，开发出一系列小体积、高性能的产品，来应对行业变化的需求。

在摄像头的电源口防护上，槟城电子一直引领潮流，目前我们率先推出了SMB-T的封装形式，将SMB 封装TVS实现SMC TVS  1500W的功率。该器件外观是三极管，实际应用可以作为二极管应用。

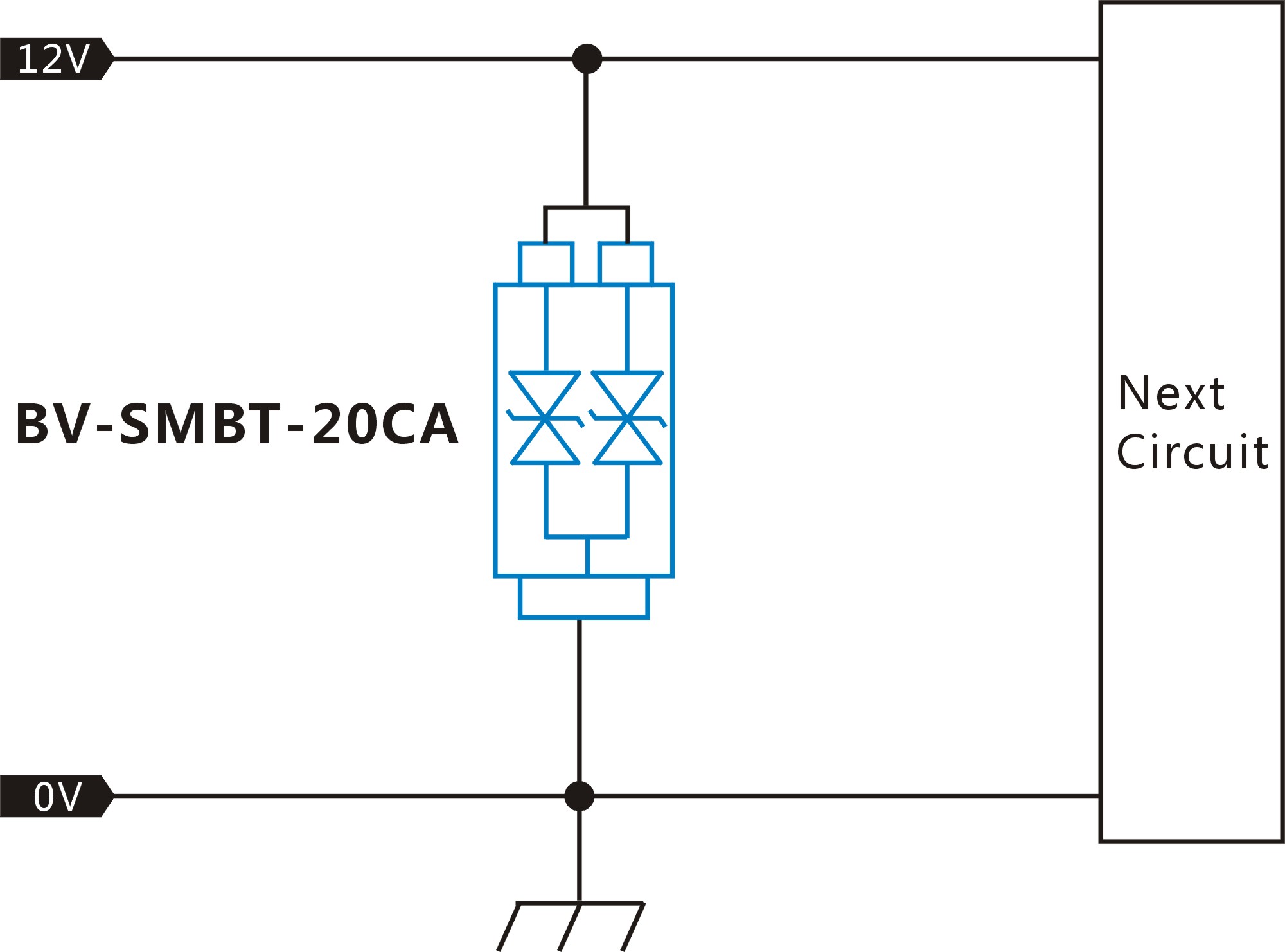

以下是DC12V的电源口解决方案：

      该方案能通过差模1.2/50μs-8/20μs @2KV-1KA的测试需求，这个测试条件能涵盖室内安装、楼道安装等应用环境。按照这个测试条件，需要1500W的TVS才能满足该项测试，按照传统的封装形式，必须要求SMC的封装才能做出这么大功率的TVS，而槟城电子，凭借自身的优势，创新的设计出SMB-T封装，使用2合一的形式，将SMB封装的TVS做成1500W的产品，有效的利用胶体内部空间，该产品占板面积为SMB，焊盘完全兼容SMB。

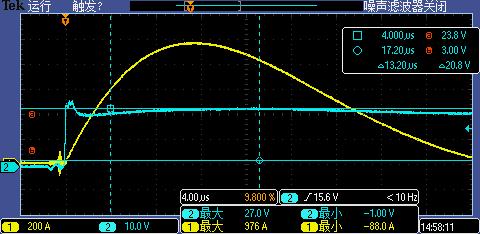

通过实际测试，以下是该器件的残压波形：

      从波形看，在1KA（黄色） 时，残压为27V（蓝色），这个保护水平完全能满足市场上DCDC模块的耐压水平，也就是说，BV-SMBT-20CA能满足DC12V电源口，测试1.2/50-8/20μs@2KV-1KA的测试要求。

      在实际应用过程中，DC12V电源端口在安装施工通电时，为满足线路正常供电，设备正常运转，安装工程师会将电源的输出电压调高，保证在远处设备的运转功率，所以，如果在输入端还是采用15V或者18V的TVS，有可能会长时间的导通，甚至短路，从而导致电源线路起火燃烧，更有甚者，引起火灾等严重后果。未防止该类情况发生，我们推荐使用20V的TVS ,这样，尽管电源怎么调整，正常的工作电压都不会让TVS动作。

       综上所述，BV-SMBT-20CA，不但在体积上占有优势，而且性能上也不逊色与常规规的SMC 1500W的TVS，完全能符合安防摄像头DC12V电源口的应用。
